彩鋁落水系統安裝說明
彩鋁落水系統的安裝
1.安裝天溝
1.1 確定落水管位置
根據設計圖紙的要求,選擇合理的落水管位置。
1.2 彈繪天溝導向線
從檐口上皮垂直向下約30MM的位置為基準點,沿水平方向彈繪墨線;或由此點向落水口方向按每3M下隆6MM的坡度(0.2%排水坡度)彈繪天溝導向線。
1.3 確定天溝下料長度:
直線段檐口的天溝,天溝與檐口等長;當開溝有外轉角時,每增加一個90°外轉角,開溝比檐口長度增加130MM,增加一個135°外轉角,開溝比檐口長度增加54MM。如果天溝需要分段連接,則每個連處搭接長為50MM。
1.4 連接天溝:
裁切天溝,制作天溝連接切口,在屋面(或地面)作業區用Φ4MM×13MM的拉鉚釘鉚接天溝。
1.5 安裝天溝:
A、按以下天溝掛鉤的分面要求,沿天溝導向線垂直向下約20MM用沖擊鉆鉆出孔徑為Φ6MM、深度不小于50MM的鉆孔,并預埋好Φ6MM塑料膨脹栓;
B、天溝掛鉤的分布要求:
a)從天溝轉角或天溝封蓋天始把*個天溝掛鉤安裝在天溝上;
b)在天溝封蓋及轉角兩邊150MM處各設置一個天溝掛鉤;
c)兩個天溝掛鉤的*大間距不大于600MM;
C、用Φ4.2的麻花鉆頭順著天溝掛鉤的導向孔穿透天溝內壁;
D、將天溝內壁上沿與導向線生合,用Φ4MM×60MM鍍鋅自攻螺絲(建義用不透鋼的)穿才天溝掛鉤的導向孔及天溝內壁將天溝固定在檐口上;
E、內外轉角應先在屋面(或地面)作業區試裝:無把轉角的一端鉚接在一段天溝上,調整好角度,然后鉚接另一端。
F、分別在內外轉角鉚接處、天溝搭接鉚接處、天溝封蓋等處均勻涂抹專用的結構耐候密封膠。

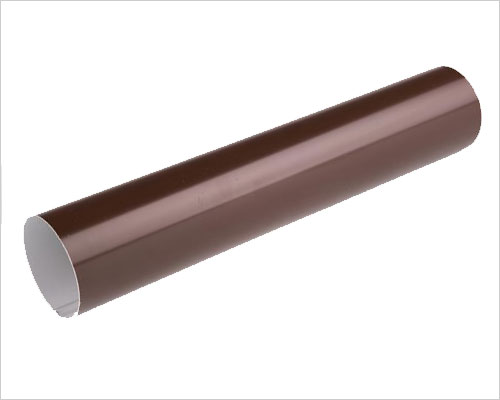

2.安裝落水管
2.1 制作落水口:
根據落水口位置,用手槍鉆及Ф60MM開孔器開天溝落水口,安裝內藏式落水斗并用專用的結構耐候密封膠密封2.5小時以上。
2.2 安裝彎頭:
內藏式落水斗安裝完畢,把落水管彎頭用Ф4MM×13MM的拉鉚釘鉚接在制作好的落水口上。
2.3 確定管箍位置:
A、根據落水口位置,用線錘來確定管箍的垂直位置;
B、兩個管箍*大間距不大于1.5為,與天溝連接的彎頭下方設置一個管箍;
C、落水管*下端上方30CM處設置一個管箍;
D、在落水管接頭設置一個管箍以遮蓋接縫。
2.4 連接落水管:
裁切落水管,將其下端用專用管鉗制成承插端頭,承插長度為30MM,以便插入到下方的落水管中,連接部位用Φ4MM×13MM的拉鉚釘鉚接。彎頭與落水管連接也如此。
2.5 安裝落水管:
在外墻相應在位置鉆出Φ6MM鉆孔,預埋好Φ6MM塑料膨脹栓,用管箍兩翼包圍落水管,并用Φ4MM×13MM鍍鋅自攻螺絲(建議用不透鋼自攻螺絲)將落水管固定到外墻上。外墻如有保溫層,須加長膨脹栓及自攻螺絲長度,將其固定到墻體上,確保固定牢靠.
現在市場上的落水系統分了很多種,就拿金屬材料落水系統來說吧,它又分為彩鋁落水系統、鍍鋅板落水系統、銅落水系統等種類。大體上以金屬落水系統和pvc落水系統居多。那這兩種落水系統究竟有什么區別呢?
“科耐新金屬落水系統具有牢靠不易變形的特點,且耐候性好歷久彌新,色彩還豐富、規格也眾多,產品價格可以根據材質的不同、規格的不同等具有豐富的選擇空間和靈活性。再加上金屬的質感,可以給建筑物增加更強烈的表現力。
一、檐槽部分:
1、 在桅槽安裝位置打水平,從起始端開媽到末端用墨汁彈線。 2、 從包裝袋中限出桅槽,將桅槽平穩的放在地上或腳手架上,并在檐槽下水平裝雨水斗的位置,用切割機切一個與雨水斗下水口一樣大小的口子。 3、 將雨水斗緩慢插入檐槽至下水位置。 4、 在檐槽上安裝吊接器;按順序插入并掌握好間距,兩只相鄰吊接器之間的距離為45cm。 5、 用電鉆(6號鉆頭)在彈線位置按45cm的間距打好洞,并敲進膨脹管。 6、 將檐槽放置在已彈線位置,調整好“吊接器”間距,然后用4×40的不銹鋼螺絲將吊接器和檐槽固定。 7、 遇上檐槽轉角,需用“卡接器”連接“陽角”、“陰角”,檐槽與檐槽連接部分也需用“卡接器”連接。 8、 檐槽安裝的過程中,為防止漏水,鎖畢器、卡接器等相應的配件上必需打上玻璃膠和PVC膠水。
二、方管部分:
1、 從包裝袋中取出雨水方管,放在地上或腳手架上。 2、 在檐槽的下水位置上吊上線錘,使之際垂直于地面,并在這垂直的位置上選擇好定位點,保持好間距(即定位器與定位器的間距在110cm—130cm)。 3、 用電鉆在定位點打好洞,并敲進膨脹管。 4、 在雨水斗位置用“引流器“向內側引下雨水方管,貼墻垂直引下,用定位器固定,掌握好間距即可。 5、 用引流器、接口器連接方管處用PVC膠水或玻璃膠粘接。
